◆特點

　　二線制輸出4-20mA，抗干擾能力強;

　　節省補償導線及安裝溫度變送器費用;

　　冷端溫度自動補償，非線性校正電路 ;

　　◆工作原理

　　熱電偶(阻)在工作狀態下所測得的熱電勢(電阻)的變化，經過溫度變送器的電橋產生不平衡信號，經放大后轉換成為4-20mA電信號給工作儀表，工作儀表便顯示所對應的溫度值。

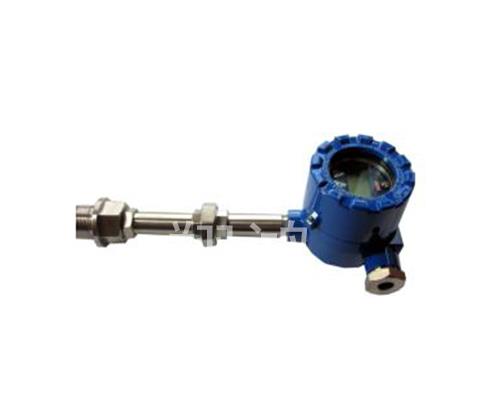

　　隔爆熱電偶(阻)利用間隙隔爆原理，當腔內發生爆炸時，能通過接合面間隙熄火和冷卻，使爆炸后的火焰和溫度傳不到腔外，從而進行測溫。熱電偶(阻)產生的熱電勢(電阻值)經過溫度變送器的電橋產生不平衡信號，經放大后轉換成為4-20mA的直流電信號給工人儀表，工作儀表顯示出所對應的溫度值。

　　◆主要技術參數

　　產品執行標準

　　IEC584

　　IEC751

　　IEC1515

　　JB/T5518-91

　　JB/T7391-94

　　◆測量范圍及允差

　　1)熱電阻測溫范圍及允差

　　輸出方法： 二線制

　　精度等級：

　　溫度變送器精度等級：0.1 0.2 0.5

　　顯示器精度等級：模擬指示式2.5級;數字顯示式0.5級.

　　供電電源：24V.DC±10℅

　　防護等級：IP65

　　防爆等級：

　　隔爆型：dⅡBT4 dⅡCT5 dⅡCT6

　　本質安全型：iaⅡCT6

　　絕緣電阻：儀表輸出接線端子與外殼之間的絕緣電阻應不小于50.

　　熱響應時間：

　　當溫度出現階躍變化時，儀表的電流輸出信號變化至相當于該階躍變化的50%所需的時間 ，通常以t0.5表示當溫度變送器的階躍響應穩定時間不超過熱電偶(阻)熱響應穩定時間t0.5的五分之一時，則用熱電偶(阻)熱響應時間作為儀表的熱響應時間; 當溫度變送器的階躍熱響應穩定時間不超過熱電偶(阻)熱響應穩定時間t0.5的二分之一時，則用溫度變送器熱響應時間作為儀表的熱響應時間;

　　基本誤差：

　　儀表的基本誤差應不超過熱電偶(阻)和溫度變送器基本誤差的合成誤差。
