卡套可調熱電偶 WRNK-331

2017/11/2

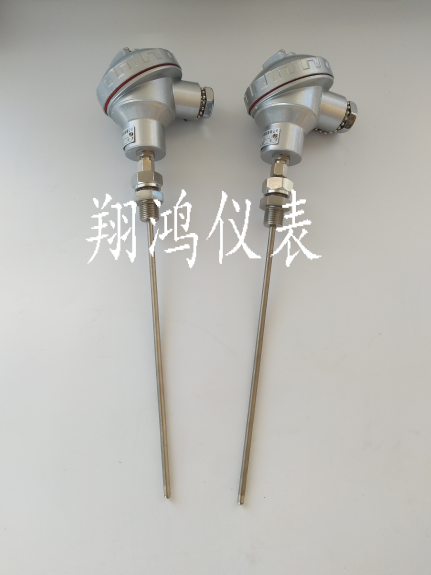

　WRNK-331鎧裝熱電偶具有能彎曲、耐高溫、熱響應時間快和堅固耐用等特點，它和工業用裝配式熱電偶一樣，作為測量溫度的傳感器，通常和顯示儀表、記錄儀表和電子調節器配套使用，同時，亦可以作為裝配式熱電偶的感溫元件，它可以直接測量各種生產過程中從0℃～1000℃范圍內的液體、蒸汽和氣體介質以及固體表面的溫度，應符合GB/T18404-2001標準。

工作原理

　　鎧裝熱電偶的工作原理是由兩種不同成份的導體兩端經焊接，形成回路，直接測溫端叫測量端，接線端叫參比端。當測量端和參比端存在溫差時，就會在回路中產生熱電流，接上顯示儀表，儀表上就會指示出熱電偶所產生的熱電動勢的對應溫度值。鎧裝熱電偶的熱電動勢將隨著測量端的溫度升高而增長，熱電動勢的大小只和鎧裝熱電偶導體材質以及兩端溫差有關，和熱電極的長度，直徑無關。鎧裝熱電偶的結構是由導體，絕緣氧化鎂和1Cr18Ni9Ti不銹鋼保護管經多次拉制而成，鎧裝熱電偶產品主要由接線盒，接線端子和鎧裝熱電偶組成基本結構，并配以各種安裝固定裝置組成。

參數與規格：

主要技術指標

測溫范圍和準確度

類別	代號	分度號	套管外徑mm	常用溫度℃	使用溫度℃	允許偏差△t
						測量范圍℃	允差值
鎳鉻－鎳硅	WRNK	K	≥Φ3	800	1000	0～1000	±2.5℃或±0.75%t

鎧裝熱電偶熱響應時間

在溫度出現階躍變化時，熱電偶的輸出變化至相當于該階躍變化的50%，所需要的時間稱為熱響應時間，用T0.5表示。

鎧裝熱電偶熱響應時間不大于下表的規定：

熱響應時間T0.5S	接殼式	絕緣式
套管直徑	接殼式	絕緣式
2.0	0.4	0.5
3.0	0.6	1.2
4.0	0.8	2.5
5.0	1.2	4.0
6.0	2.0	6.0
8.0	4.0	8.0

絕緣電阻

當周圍空氣溫度為20±15℃，相對濕度不大于80﹪時，絕緣型鎧裝熱電偶的偶絲與外套管之間的絕緣電阻值應符合下表規定。

套管直徑mm	試驗電壓V-D.C	絕緣電阻MΩ.m
0.5～1.5	50±5	≥1000
＞1.5	500±50	≥1000

型號表示

W	R	規格							內容
		N	鎳鉻－鎳硅
		E	鎳鉻－銅鎳
		C	銅－銅鎳
		測溫元件材料	K
			鎧裝式	-	1	無固定裝置式
					2	固定卡套螺紋
					3	可動卡套螺紋
					4	固定卡套法蘭
					5	可動卡套法蘭
					安裝固定形式	0	無接線盒式
						2	防濺式
						3	防水式
						8	手柄式
						8	小接線盒式
						9	帶補償導線
						接線盒形式	1	絕緣式
							2	接殼式
							7	絕緣式（手柄式）
							8	接殼式（手柄式）
							工作端形式	3	3對
								4	4對
								5	5對
								6	6對
								多對式
W	R	□	K	-	□	□	□	□

卡套可調熱電偶 WRNK-331
