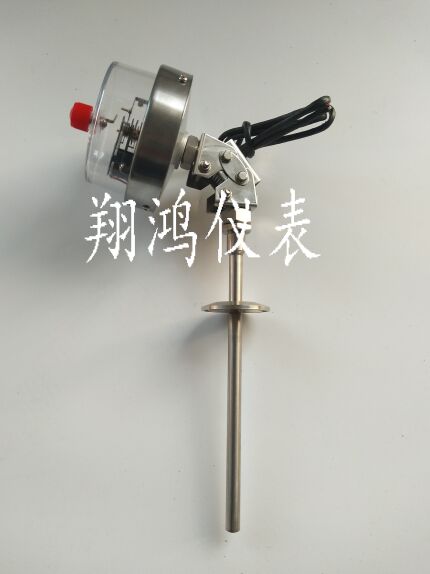

萬向型電接點雙金屬 WSSX-481

2017/11/6

　WSSX-481雙金屬溫度計其保護管、節頭、鎖緊螺栓等均采用1Cr18Ni9Ti材料，表殼采用鋁板拉伸成型經切削加工表面黑色電泳處理，表蓋與表盒采用環型雙層橡膠圈螺紋密封鎖緊結構，故儀表整體防水防腐性能良好，徑向型儀表采用彎管型結構，外型新穎、輕巧、美觀與眾不同。雙金屬溫度計是用于測量中，低溫的現場儀表，可用來直接測量液化和氣體的溫度。與玻璃水銀溫度計相比具有無汞害、易讀數、牢固耐用等優點。
工作原理

　　WSSX系列電接點雙金屬溫度計帶有電接觸裝置一即機械電接點。當被測介質溫度變化時，自由端上的細軸及轉向傳動機構帶動指針及動觸點轉動，在標度盤上指示出溫度的變化值，當其與定觸點（上、下限定觸點）接觸或斷開時的瞬時，使電路系統中的繼電器及接觸器動作，以達到自動控制和報警目的，應符合JB/T8803 1998標。

參數與規格：

測溫范圍：-60-500℃

精度等級：1.5級，接點動作誤差差限為示值基本誤差限的1.5倍

溫度計指示部分：（按溫度計標度盤的外徑表示）分φ60、φ100、φ150mm。

尾管長度：75－2000mm。

尾管直徑：分別為φ6、φ8、φ10（尾管長度100－1250mm時）φ12（尾管長度在1250－2000mm時）。

安裝部分螺紋:M16X1.5、M27X2、G1/2、G3/4，尾管及固定螺栓節頭等材質均為1Cr18Ni9Ti不銹鋼，耐壓6.4MPa。

防水性能：溫度計的外殼應能承受距離5米處用噴嘴直徑25毫米的水龍頭的噴水（噴嘴出

??????????口前水壓不小于心不2Kg/CM2）歷時5分鐘，不得有水滲入溫度計外殼內部，

??????????符合IP65標準。

接點額定功率：10VA

接點高工作電壓：～380V或220V

接點高工作電流：1A（無感負載）

工作電壓宜在大于15V小于48V的情況下使用。

型號表示

W	S	S	規格					內容
溫度儀表	金屬膨脹式	雙金屬	X	帶電接點
			電接點	-
					4	?100
					5	?150
					標度盤公稱直徑	0	角型　亦稱軸向型
						1	直型　亦稱徑向型
						8	萬向型
						5	熱套式角型
						6	熱套式直型
						7	熱套式萬向型
						結構形式	1	可動外螺紋接頭
							2	可動內螺紋接頭
							3	可動法蘭
							安裝方式
W	S	S	□	-	□	□	□
