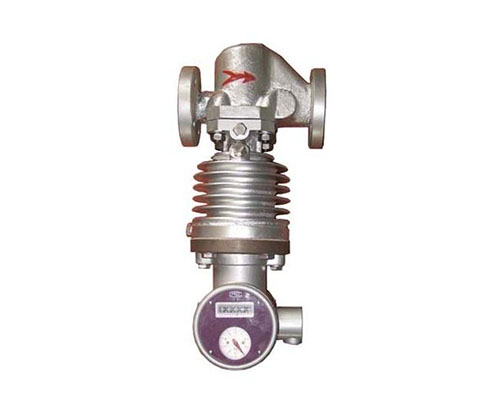

旋翼式蒸汽流量計主要由節流體,阻尼器和指示器三大部件組成,是一種差壓--分流原理儀表,被測介質蒸汽進入流量計節流體后,一部分通過主管道的節流孔板,一部分經分流管流經噴流嘴,射流到葉輪上,對葉輪形成轉矩,使葉輪帶動輪子軸旋轉,在輪子軸的下部裝有阻尼葉片,安裝在注滿阻尼液的阻尼室中,使葉輪轉動受到制約,所以它的轉速比蒸汽的噴速慢的多,因此,葉輪能有效地吸收蒸汽噴速地功能,使它地旋轉速度與蒸汽噴射造成地轉矩及阻尼力矩相對應,并形成一確定量地關系,葉輪轉速與流量成正比.

　　旋翼式蒸汽流量計,是計量流經管道內飽和蒸汽或過熱蒸汽流量地質量流量計,能在現場或遠傳顯示蒸汽質量流量的累計或瞬時值.智能型可溫、壓補償,測量過熱蒸汽.流量計配有Ⅰ、Ⅱ、Ⅲ號節流孔板,可通過更換節流孔板改流量范圍,本流量計的測量范圍廣、精確度高、壽命長、操作、維修方便,廣泛用于石油、化工、輕工等工業部門的蒸汽流量計量.

　　旋翼式蒸汽流量計特點:

　　1、流量計為機械型儀表，結構牢固，安裝、使用和維修方便。用被測蒸汽作動力源，無需外接動力源;

　　2、配有三種規格孔板，流量范圍廣;

　　3、在工況壓力改變后，可方便地進行壓力調節;

　　4、采用磁連接，密封性能好。
