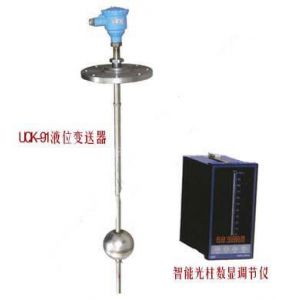

浮球液位計

☆概述：

浮球液位計廣泛使用于煉油、化工、造紙、食品、及污水處理等行業。能對開口、密閉容器或地下池槽里的介質液位在儀表控制室內進行顯示、報警和控制。被檢測的介質可為水、油、酸、堿、工業污水等導電及非導電液體，并能克服液體的泡沫所造成的假液位的影響。防腐型對強腐蝕性介質有J好的抗腐蝕性能，應用于易爆的場合。

☆結構原理：

　　UQK－91－2傳感器中裝有三只干簧管分別為下限、上限、越限報警。UQK－91－4有五只干簧管，比UQK－91－2多兩點液位顯示。裝有磁鋼的浮球隨液位上、下時使不同位置的干簧管動作，通過顯示表內相應繼電器的吸合將液位的正確位置指示出來。下限、上限顯示表有繼電器觸點輸出(相當于1 x 2開關)。上限越限時能發出聲、光報警信號而無繼電器觸點輸出。

　　UQK—91—10、UQK—91—50傳感器中裝有若干只干簧管。當裝有磁鋼的浮球隨液位上、下時，使不同位置的干簧管動作，從而使傳感器輸出的阻值發生變化，顯示表則將這變化的阻值轉換成面板—卜的發光二J管的亮熄來顯示被測的液位。顯示表上裝有控制點的設定鈕，叮任意將液位的控制范圍預行設定。當液位到達設定高度時，顯示表內繼電器吸合由繼電器的觸點通或斷去控制液面戍報警。

☆選型：

	代碼			說明
PG-UQK-91-	□	□	□	說明
檢測點數	2			3點檢測，其中1位為越限報警，可配UQK-86-2型顯示表
	4			5點檢測，其中1位為越限報警，可配UQK-86-4型顯示表
	10			11點檢測，其中1位為零位，配UQK-86-10型顯示表
	50			50點檢測，配UQK-86-50型顯示表
	100			100點檢測，配 UQK-86-100型顯示表
材質		S		檢測桿體材質為聚氯乙烯、聚丙烯
		G		檢測桿體材質為不銹鋼（1Cr18Ni9Ti ）
		F		檢測桿體材質為聚四氟乙烯（F46）
		X		檢測桿體材質為不銹鋼小浮球（筒）細頸檢測管
防爆性能			B	隔爆型防爆，僅用于G型、F型。防爆等J：dⅡBT4
防爆性能			-	非隔爆型，此位空
