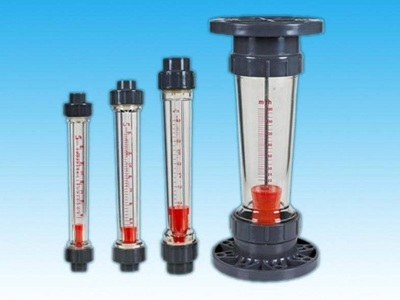

塑料管浮子流量計

2020/9/4

LZS系列塑料管浮子流量計錐管等主部件均由AS、ABS塑料制成，有較好的耐腐性能，產品還具有結構合理、體積小、重量輕、錐管不易破碎等特點，可廣泛應用于化工、環保、食品等工業部門。

產品工作原理與結構：

LZS系列塑料管浮子流量計的主要測量元件為一根小端向下，大端向上垂直安裝的錐形塑料管及其在內可以上下移動的浮子。當流體自下而上流經錐形塑料管時，在浮子上下之間產生壓差，浮子在此差壓作用下上升。當使浮子上升的力與浮子所受的重力，浮力及粘性力三的合力相等時，浮子處于平衡位置。因此，流經流量計的流體流量與浮子上升高度，即與流量計的流通面積之間存在著一定的比例關系，浮子的位置高度可作為流量量度。

LZS-( )短管型技術參數

口徑	型號	流量范圍	L(mm)	D1(mm)		D2(mm)
				接插	管螺紋
15	LZS-15	10-100L/h	200	?20	G1/2”	?45
		16-160L/h
		25-250L/h
		40-400L/h
		60-600L/h
25	LZS-25	100-1000L/h	226	?32	G3/4”	?68
		160-1600L/h
		250-2500L/h
		300-3000L/h
32	LZS-32	400-4000L/h	288	?40	G1”	?74
		600-6000L/h
50	LZS-50	1-10M3/h	341	?63	G1-1/2”	?98
		1.6-16M3/h
65	LZS-65	5-25M3/h	430	?75	G2”	?122
		8-40M3/h
		12-60M3/h

LZS-( )長管型技術參數

口徑	型號	流量范圍	L(mm)	D1(mm)		D2(mm)
				接插	管螺紋
15	LZS-15	10-100L/h	280	?20	G1/2”	?45
		16-160L/h
		25-250L/h
		40-400L/h
		60-600L/h
25	LZS-25	100-1000L/h	380	?32	G3/4”	?68
		160-1600L/h
		250-2500L/h
		300-3000L/h
50	LZS-50	0.4-4M3/h	435	?63	G1-1/2”	?98
		0.6-6M3/h
		1-10M3/h
		1.6-16M3/h

LZS-( )法蘭型技術參數

口徑	型號	流量范圍	連接高度(mm)
100	LZS-100	8-50M3/h	555
		14-90M3/h
		16-120M3/h
125	LZS-125	25-150M3/h	555
		25-180M3/h
		25-200M3/h
150	LZS-150	25-150M3/h	555
		25-180M3/h
		25-200M3/h

LZS系列塑料管轉子流量計現場安裝
〔1〕安裝前，應把儀表內的泡沫支撐物用工具尖嘴鉗輕輕把它取出，然后重新把它安裝好，在安裝時，要注意橡膠墊圈是否裝在接管的槽內，以防漏水。
〔2〕流量計的接口，可用配套的ＡＢＳ塑料管，或用ＰＶＣ塑料管，用專用膠水粘合連接，也可用塑料法連接后，再和金屬法蘭連接。
〔3〕流量計必須垂直安裝，應無傾斜，其安裝高度，應便于對浮子的讀數，讀數時，視線與浮子應水平。〔一般標準：流量計大流量的50％-70％，盡量不要用到高數。〕
〔4〕在儀表的上下游進出口應保證有5倍儀表口徑的直管段。
〔5〕被側流體壓力須穩定，如流體太力不穩定，會造成浮子波動，不能正確測量，流量計上游應設置緩沖器或定值器。
〔6〕塑料管轉子流量計應垂直安裝，流量計線與鉛垂線的夾角不應超過5度。
LZS系列塑料管轉子流量計使用注意事項：
〔1〕儀表使用時，應先緩慢開啟上游閥門至全開，然后用流量計下游的調節閥調節流量。儀表停止使用時應先緩慢關閉上游閥門，然后再關閉儀表下游的流量調節閥。
〔2〕儀表的示值在刻線的中見,依浮子升起的高度由浮子的標尺處讀出示值。
〔3〕當錐管和浮子粘污時，應及時清洗。
〔4〕定期檢查流量計的誤差，一旦超出規定誤差，應調換浮子和錐管，或者重新標定以得到更好的精度。
〔5〕被測流體與流量計標定介質不一致時，需對示值按進行修正。由下式表示QS=QN QS＝實際流量 Qn＝流量計讀數示值 ρn＝流量計標定時的介質密度ρs＝被測介質的密度 ρf＝浮子材料的密度
